耐磨陶瓷管安装布置注意事项

日期:2016-06-08 09:27:41 点击:

耐磨陶瓷管用在煤粉输送管道设计的基本常识

■耐磨陶瓷管为水平和垂直布置,不能有倾斜段;

■耐磨陶瓷弯头曲率半径应≥1.5M;

■两个弯头之间距离最小为6-8M;

■在燃烧器前,应有一端长度为6-8M的水平管道;

注:当我们提供的风机和耐磨陶瓷管道参数,要求加旁路管道时。必需依照我们的要求安装旁路管道。(参见旁路管道示意图)

这样不仅能减少转子称的磨损,也能达到最佳和稳定的喂煤效果。



现场常见的耐磨陶瓷管道安装问题

1、管道内经不一致

耐磨陶瓷管内径不一致

尽量保持一致的管道内径。管道内径不一致,将造成风速不稳定,形成波动!



2、管道倾斜

耐磨陶瓷管倾斜

输煤管道倾斜。



3、管道倾斜

耐磨陶瓷管倾斜(和窑平行)

输煤管道倾斜(和窑平行)。



4、分解炉管道分配不对称

耐磨陶瓷管道分配不对称

窑尾两个管道不一样长短。造成两个管道的阻力不一样。风肯定会往阻力低的管道跑。将形成一边煤粉量多,另一边少。



5、弯头半径太小

耐磨陶瓷弯头半径太小

弯头曲率半径应≥1.5m。

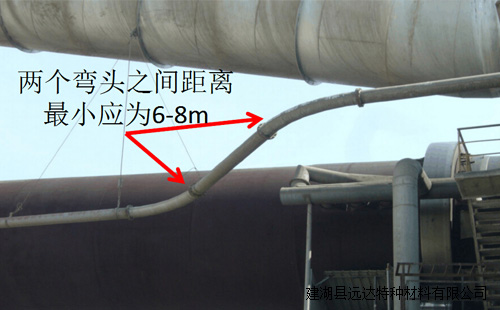

6、两个弯头直接距离太近

耐磨陶瓷弯头直接距离太近

两个弯头之间距离最小应为6-8m。



7、两个弯头直接距离太近

两个耐磨陶瓷弯头直接距离太近

两个弯头之间距离最小应为6-8m。



8、管道问题造成的风机电流和压力趋势图(俗称跑煤)

耐磨陶瓷管问题造成的风机电流和压力趋势图



9、煤粉输送旁路管道参考图

煤粉输送旁路耐磨陶瓷管道参考图

10、错误的煤粉输送旁路耐磨陶瓷管道

错误的煤粉输送旁路耐磨陶瓷管道

直角耐磨陶瓷管道会造成煤粉输送不稳。
